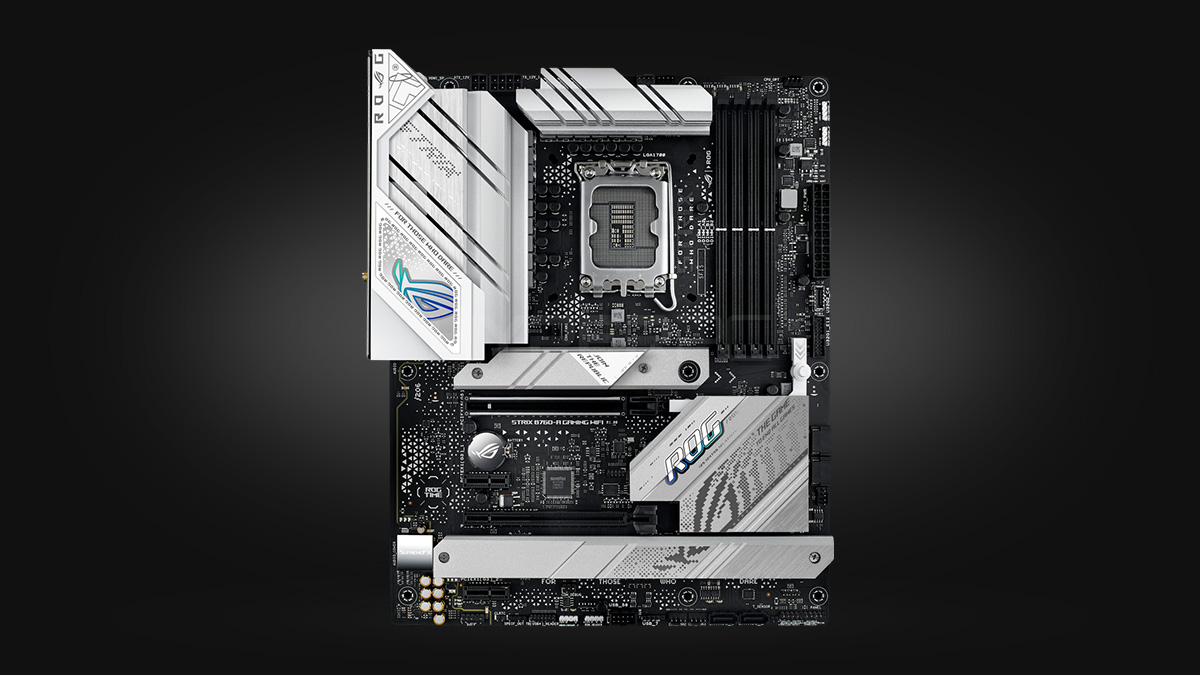

تعد لوحة الأم ASUS ROG STRIX B760-A GAMING لوحة عالية الأداء مصممة للاعبين الذين يبحثون عن الموثوقية والميزات المتقدمة. تدعم أحدث معالجات Intel وذاكرة DDR5، وتوفر توصيل طاقة قوي، وتبريداً متقدماً، وإضاءة RGB قابلة للتخصيص، مما يجعلها خياراً مثالياً لبناء جهاز ألعاب قوي وأنيق.
General characteristics | |
---|---|
Socket | LGA1700 |
Supported processors | Intel Core 12/13/14th |
Form factor | ATX |
Chipset | Intel B760 |
Memory | |
Number of memory slots | 4 |
Memory | DDR5 DIMM, 4800-7800 MHz |
Number of memory channels | two-channel |
Maximum memory capacity | 192 GB |
Disk controllers | |
Number of SATA 6Gb/s connectors | 4 |
Number of M.2 slots | 3 |
RAID support | RAID: 0, 1, 5, 10 |
Expansion slots | |
Number of PCI-E x16 slots | 2 |
Number of PCI-E x1 slots | 2 |
Audio / Video | |
Audio | Realtek ALC4080 |
Network | |
Ethernet | 2.5 Gbit/s |
Wi-Fi | 802.11ax |
Bluetooth | yes |
Rear Connectors | 1 x USB 3.2 Gen 2, 2 x USB 3.2 Gen 1, 4 x USB 2.0, Type-C 1 x USB 3.2 Gen 1, 1 x USB 3.2 Gen 2x2 |
Cooling system type | passive |
